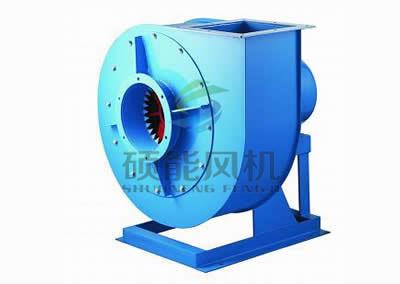

ZBFC碎纸离心风机

2016年06月13日 23:37


1. 用途
该系列碎纸风机在一代碎纸风机基础上,学习国外同类设备,并结合国内造纸行业实际情况开发的新型碎纸专用风机。其结构除在叶轮上装有四把飞刀外,在进风口末端还装有固定的环齿刀。此新型纸边风机具有以下的特点。进风口在中心为单进口,风压高、效率高、粉碎效果好,输送距离远,刀片耐磨损,功率小,节能明显,适用于瓦楞纸板生产线,纸板粉碎机,印刷开槽机,模切纸纸边,纸条纸块的粉碎输送。

2. 形式
1)通风机与引风机制成单吸入.
2)从电动机一端正视,叶轮须进针旋转称为右旋风机,以"右"表示;叶轮逆时针旋转称为左旋风机,以"左"表示.
3)风机的出风口位置,以机壳的出风口角度表示.
4)风机传动方式为A、C、D式,均采用直联、皮带或弹性联轴器传动.

3.结构
   物料输送风机由叶轮、机壳、进风口、电机、支架组等部分组成,采用皮带传动(C)。
(1)叶轮采用焊接结构,经动、静平衡校正,运转平稳,装有三把飞刀。
(2)机壳型线为对数螺旋线,采用钢板焊接而成。
(3)进风口为收敛式流线型整体结构,末端还装有固定的环齿刀。
(4)传动部分的主轴由优质钢制成,本风机均采用调心滚动轴承.

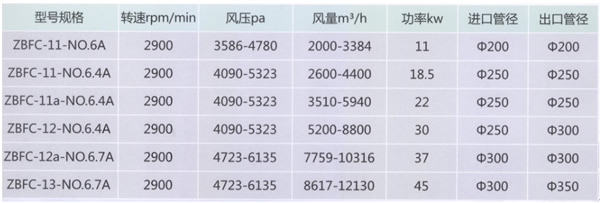

4.性能与选择
性能参数进气条件:
通风机按气体温度t1=20℃、大气压力P01=101325Pa、气体密度ρ1=1.2kg/m3设计
当实际使用状态与上述指定状态不符时,则必须把实际使用状态的性能换算到指定状态的性能,然后根据换算性能选择风机。

在风机新安装后,进行运转时就发生流量过多或不足现象,其原因主要有以下几点:
1)管网阻力实际值与计算值相差过大。由一般管网特性方程式p=kq2(k为阻力系数)可知,如实际值k小于计算值k时,则流量增大;若实际值k大于计算值k值流量减少。
2)选择时未考虑风机本身全压值偏差△p的影响,当风机全压为正偏差时,则流量增大;为负偏差时,则流量减少。在风机新安装后开始正式运转时,或在使用过程中发生流量过大或过小时,可采用下列方法之一消除。
3)利用调节门的开闭程度调节流量。
4)改变风机的转速调节流量。
5)调换压力较高的或较低的风机调节流量。
6)改变管网阻力系数调节流量
