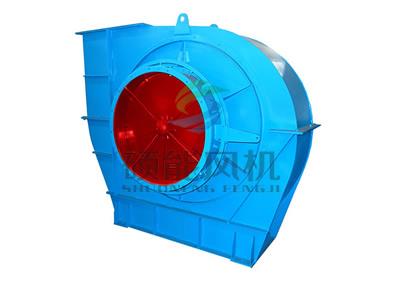

出铁引风机

2016年06月14日 10:28


1.风机的概述及特点
出铁引风机是我厂根据铁合金除尘系统的工艺特性,专门设计制造的一种离心风机,具有压力系数高,防粘性好,流量系数小,效率高,性能曲线平坦,噪音较低等特点。

2.风机的型式
1)根据用户的具体要求制成单吸入型。
2)风机可制成右旋或左旋两种型式:从电机端正视风机,叶轮顺时针方向旋转称为右旋转风机,以“右”表示,反之则称为左旋转风机。
3)风机的出口位置,以机壳的出风口角度表示,“左”或“右”均可制成0度、45度、90度、135度、180度、225度等六种角度,也可根据用户要求特殊制作。
4)风机的传动方式一般为D式,即采用联轴器传动。

3.风机的结构
风机主要由叶轮、机壳、调节门、前盖板、进风口、传动组等组成。
1)叶轮:风机的叶轮材质为优质耐磨钢板,叶轮成型后经静、动平衡校正,确保运转平稳可靠。
2)机壳:用优质低碳钢板焊成蜗形壳体。
3)调节门:为花瓣式调节门,用以调节风机流量,轴向安装在进风口前面,调节范围由全闭到全开,为使调节门部位正常工作,必须很好的润滑。
4)前盖板:采用整体结构用螺栓与机壳组固定。
5)进风口:作成收敛式流线型的结构用螺栓与前盖板固定。
6)传动组:由主轴、轴承箱、联轴器等组成,主轴由优质钢制成,轴承采用我厂特别订制生产的滚动轴承(22320W33/C3),轴承箱上装有温度计和油位指示器,采用机油润滑,采用N42或N46机械油,加入油量按油位标志要求。引风机备有水冷却装置,因此,应加装通水管,耗水量随气温不同而异,一般按0.5—1m³/h计算。

4.性能与选择
性能参数进气条件:
引风机按气体温度t1=150℃、大气压力P01=101325Pa、气体密度ρ1=0.831kg/m3设计,
当实际使用状态与上述指定状态不符时,则必须把实际使用状态的性能换算到指定状态的性能,然后根据换算性能选择风机。

在风机新安装后,进行运转时就发生流量过多或不足现象,其原因主要有以下几点:
1)管网阻力实际值与计算值相差过大。由一般管网特性方程式p=kq2(k为阻力系数)可知,如实际值k小于计算值k时,则流量增大;若实际值k大于计算值k值流量减少。
2)选择时未考虑风机本身全压值偏差△p的影响,当风机全压为正偏差时,则流量增大;为负偏差时,则流量减少。在风机新安装后开始正式运转时,或在使用过程中发生流量过大或过小时,可采用下列方法之一消除。
3)利用调节门的开闭程度调节流量。
4)改变风机的转速调节流量。
5)调换压力较高的或较低的风机调节流量。
6)改变管网阻力系数调节流量
