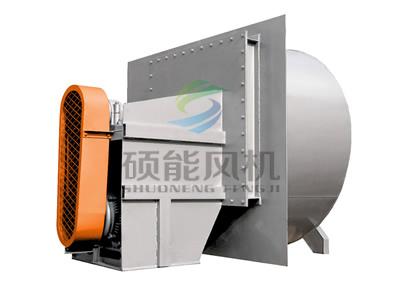

插入式高温风机

2016年06月14日 00:10


1.用途
GW系列插入式高温离心风机是在吸收国内外同类产品基础上进行优化设计的一种离心风机。本系列离心通风机具有空气动力性能良好、流量系数大、效率高、噪声低、安装方便等特点。广泛用于热风循环、烘干设备、热风炉等高温环境下气体输送或输入。
输送的介质为烟气或其他不自燃的,对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超过280℃。

2. 型式
1)通风机与引风机制成单吸入.
2)从电动机一端正视,叶轮须进针旋转称为右旋风机,以"右"表示;叶轮逆时针旋转称为左旋风机,以"左"表示.
3)风机的出风口位置,以机壳的出风口角度表示.
4)风机传动方式为A、C、D式,均采用直联、皮带或弹性联轴器传动.

3.结构
高温插入式离心风机由叶轮、机壳、进风口、电机、传动组等部分组成,采用电机皮带传动(C)。
叶轮由后向机翼叶片、前后盘和轴盘组成;
机壳型线为对数螺旋线,采用钢板焊接而成;
进风口为收敛式流线型整体结构,用螺栓固定于机壳的侧面;
传动组由主轴、油冷轴承箱、铸铝散热轮等构成。

4.性能与选择
当实际使用状态与上述指定状态不符时,则必须把实际使用状态的性能换算到指定状态的性能,然后根据换算性能选择风机。
在风机新安装后,进行运转时就发生流量过多或不足现象,其原因主要有以下几点:
1)管网阻力实际值与计算值相差过大。由一般管网特性方程式p=kq2(k为阻力系数)可知,如实际值k小于计算值k时,则流量增大;若实际值k大于计算值k值流量减少。
2)选择时未考虑风机本身全压值偏差△p的影响,当风机全压为正偏差时,则流量增大;为负偏差时,则流量减少。在风机新安装后开始正式运转时,或在使用过程中发生流量过大或过小时,可采用下列方法之一消除。
3)利用调节门的开闭程度调节流量。
4)改变风机的转速调节流量。
5)调换压力较高的或较低的风机调节流量。
6)改变管网阻力系数调节流量
