木工吸尘风机
2016年06月14日 00:12
1. 用途
该系列木工吸尘风机主要用于木材加工企业的人造板厂、制材厂、家具厂及其性质类同的有关工厂，作为木工除尘系统的新型专用风机。其最大特点是占地位置小、运输方便、结构合理坚固、运行可靠、性能稳定、效率较高、工况适应性强、噪音低、维修方便。
２. 形式
1)通风机与引风机制成单吸入．
2)从电动机一端正视，叶轮须进针旋转称为右旋风机，以＂右＂表示；叶轮逆时针旋转称为左旋风机，以＂左＂表示．
3)风机的出风口位置，以机壳的出风口角度表示．
4)风机传动方式为A、C、Ｄ式，均采用直联、皮带或弹性联轴器传动．
3.结构

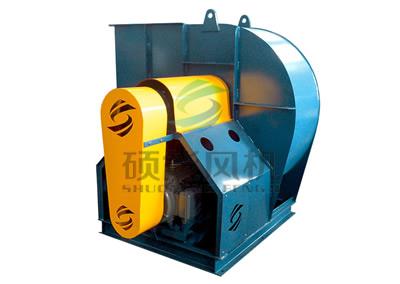

木工吸尘风机由叶轮、机壳、进风口、电机、支架组等部分组成，采用皮带传动(C)。
（1）叶轮由后向叶片、前后盘和轴盘组成。
（2）机壳型线为对数螺旋线，采用钢板焊接而成。
（3）进风口为收敛式流线型整体结构，用螺栓固定于机壳的侧面。
（4）传动部分的主轴由优质钢制成，本风机均采用调心滚动轴承．
4．性能与选择
性能参数进气条件:
通风机按气体温度t1=20℃、大气压力P01=101325Pa、气体密度ρ1=1.2kg/m3设计，
当实际使用状态与上述指定状态不符时，则必须把实际使用状态的性能换算到指定状态的性能，然后根据换算性能选择风机。
在风机新安装后，进行运转时就发生流量过多或不足现象，其原因主要有以下几点：
1)管网阻力实际值与计算值相差过大。由一般管网特性方程式p=kq2（k为阻力系数）可知，如实际值k小于计算值k时，则流量增大；若实际值k大于计算值k值流量减少。
2)选择时未考虑风机本身全压值偏差△p的影响，当风机全压为正偏差时，则流量增大；为负偏差时，则流量减少。在风机新安装后开始正式运转时，或在使用过程中发生流量过大或过小时，可采用下列方法之一消除。
3)利用调节门的开闭程度调节流量。
4)改变风机的转速调节流量。
5)调换压力较高的或较低的风机调节流量。
6)改变管网阻力系数调节流量
